Категории: Ламинированное покрытие Porta, Оклеенные CPL

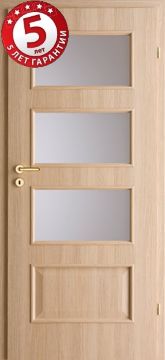

Для производства этих дверей используется устойчивый к стиранию и механическим повреждениям ламинат "Ламинат CРL HQ" толщиной 0,2 мм или 0,7 мм, что в сочетании с усиленной конструкцией дает возможность использовать данные двери в общественных помещениях и офисах. Двери выпускаются с четвертью и без четверти.
В стоимость комплекта входит:полотно; две полушарнирные петли или PRIME; три петли для полотен шириной «100» и «110»; замок: под обычный ключ, сантехнический с блокировкой или под вкладыш-патент; стекло: «шиншилла»; подготовка для укорачивания полотна максимум на 60 мм.
Покрытия и цвета доступные для данной модели
Покрытие CPL HQ
 |
АКСЕССУАРЫ ВКЛЮЧЕННЫЕ В ЦЕНУ ПОЛОТНА
• замок под обычный ключ, сантехнический с блокировкой или под вкладыш-патент
• две полушарнирные петли
• три полушарнирные петли для полотен шириной «100» и «110»
• стекло «шиншила» мат либо «решетка» прозрачная (белый, коричневый)
• подготовка для укорачивания полотна макс. на 60 мм (только группа 5)
• круглая врезная ручка (для раздвижных дверей)
Размеры
| Размер | Ss | Hs | Ds | So | Ho | Sb | Hb | Sz | Hz | Ts/w | ||
| с коробкой: MINIMAX 60 мм MINIMAX 100 мм МДФ в натуральном покрытии |
60 | 644 | 2030 | 40 | 710 | 2075 | 690 | 2060 | 800 | 2115 | + 20 / + 10 | |
| 70 | 744 | 810 | 790 | 900 | ||||||||
| 80 | 844 | 910 | 890 | 1000 | ||||||||
| 90 | 944 | 1010 | 990 | 1100 | ||||||||
| 100 | 1044 | 1110 | 1090 | 1200 | ||||||||
| с коробкой PORTA System (регулируемой) |
60 | 644 | 2030 | 40 | 680 | 2060 | 646 | 2038 | 746 | 2088 | + 20 / + 10 | |
| 70 | 744 | 780 | 746 | 846 | ||||||||
| 80 | 844 | 880 | 846 | 946 | ||||||||
| 90 | 944 | 980 | 946 | 1046 | ||||||||
| 100 | 1044 | 1080 | 1046 | 1146 | ||||||||
| 110 | 1144 | 1180 | 1146 | 1246 | ||||||||
Польский стандарт (PN)
ОБОЗНАЧЕНИЯ
SS – ширина дверного полотна с четвертью
HS – высота дверного полотна с четвертью
DS – толщина дверного полотна
S0 – ширина проема стены, подготовленного для установки коробки
H0 – высота проема стены, подготовленного для установки коробки, считая от уровня готового пола (от уровня «0»)
SB – ширина коробки, без наличников
HB – высота коробки, без наличников
SZ – общая ширина коробки, с наличниками
HZ – общая высота коробки, с наличниками, габаритная высота коробки
MS – ширина верхней части настенной системы
MG – толщина верхней части настенной системы
BG – толщина отбойной балки настенной системы
TS/W – допустимые отклонения ширины/высоты проема стены Все размеры указаны в миллиметрах (мм).
Внимание:
• Предполагаемое расстояние между нижним торцом полотна и уровнем отделанного пола – 8 мм.
• Указанный размер толщины полотна (Ds) можно увеличиться при употреблении более толстой оклеены.
• Коробки приспособлены для установки на готовом, отделанном полу. В случае металлических коробок существует возможность заказывать версию продленную на 30 мм для заливки в углублении пола. Тогда следует указанные размеры Но и Нz увеличить на 30 мм.
• Чтобы посчитать ширину двустворчатых дверей (Ss, So, Sb и Sz), следует к указанным в рамке размерам добавить ширину второго полотна (размер Ss), а потом уменьшить на 10 мм.
• Допуск на отклонения от размеров согласно PN: до 1 м: /- 1 мм, свыше 1 мм, /- 2
